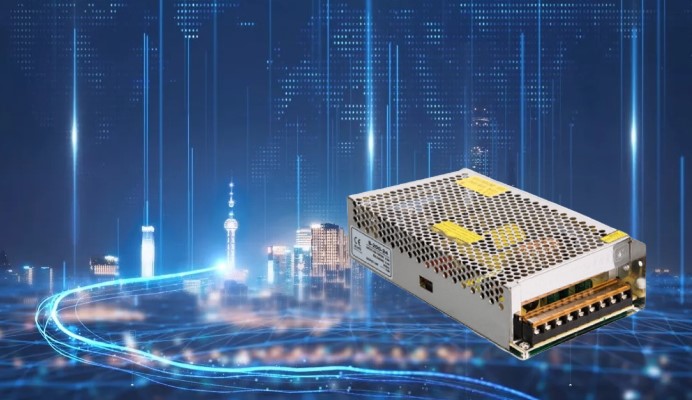

在電源設計中，安全永遠是第一位的，在開關電源（Switch Mode Power Supply，簡稱SMPS）中也是如此。接地可以保護用戶的人身安全，保證電力設備的正常運行。那么接合適的接地方式是什么呢？常見的接地符號有哪些？本文將介紹開關電源中的接地問題。
接地的定義是什么？
在現代接地概念中，對于線路工程師來說，這個術語的含義通常是“線路電壓的參考點”。對于系統設計人員來說，它通常是一個機柜或機架。對于電氣工程師來說，這意味著綠色安全接地線或接地。一個常見的定義是“接地是電流返回其源頭的低阻抗通道”。注意，要求是“低阻抗”和“路徑”。
有哪些常見的接地符號？
PE、PGND、fg保護接地或套管；BGND或DC回流-回流-DC-48V (+24V)電源(電池)；GND -工作地點；DGND -數字地面；AGND -模擬地面；LGND -防雷接地。
什么是合適的接地方式？
接地有多種方式，包括單點接地、多點接地和混合接地。而單點接地又分為串聯單點接地和并聯單點接地。一般來說，當單點接地用于簡單電路、不同功能模塊之間的接地區分、低頻(f10MHz)電路時，應采用多點接地或多層板(完整接地平面層)。
為什么需要接地？
接地技術的引入，原本是為了防止電氣或電子設備遭受雷擊的一種保護措施。目的是將雷電產生的雷電流通過避雷針引入大地，從而起到保護建筑物的作用。同時，接地也是保護人身安全的有效手段。當相線由于某種原因(如電線絕緣不良、線路老化等)引起時。)觸及設備外殼，設備外殼會有危險電壓，產生的故障電流會通過PE線流向大地，從而起到保護作用。隨著電子通信等數字領域的發展，僅僅考慮接地系統的防雷和安全已經不能滿足要求。
例如，各種設備之間的信號需要一個“地”作為信號的參考地。而且隨著電子設備的復雜化，信號頻率越來越高。因此，在接地設計中，必須特別注意信號之間的相互干擾等電磁兼容問題。否則，接地不當將嚴重影響系統運行的可靠性和穩定性。最近，高速信號的信號回流技術中也引入了“地”的概念。
模擬地和數字地為什么要分開，怎么分開？
模擬信號和數字信號都要流回地，因為數字信號變化很快，從而對數字地造成很大的噪聲，而模擬信號需要一個干凈的地參考。如果模擬地和數字地混在一起，噪聲會影響模擬信號。
一般來說，模擬地和數字地要分開處理，然后用細線或單點連接連在一起。總的想法是試圖阻擋從數字本底到模擬本底的噪聲。當然，這并不是一個非常嚴格的要求。模擬地和數字地必須分開。如果模擬部分附近的數字地仍然干凈，則可以合并。
單板上的信號是怎么接地的？
一般來說，設計的時候最好使用就近接地，一個完整的多層板設計之后，普通信號接地是非常容易的?；驹瓌t是確保布線的連續性、減少過孔數量、靠近接地層或電源層等。
單板的接口設備如何接地？
有些板卡會有外部I/O接口，如串行連接器和RJ45連接器等。如果沒有正確接地，也會影響正常工作，如網絡接口互連誤碼、丟包等。，它將成為外部電磁干擾源，將電路板內部的噪聲發送到外部。一般來說，會單獨劃分一個獨立的接口地，與信號地的連接采用細線，可以用0歐姆或者小電阻連接。細走線可以用來阻擋從信號地到接口地的噪聲。同樣，接口地和接口電源的濾波也要認真考慮。
有屏蔽層的電纜中屏蔽層如何接地？
屏蔽電纜的屏蔽層應連接到單板的接口地，而不是信號地。這是因為信號地上有各種各樣的噪聲。如果屏蔽層接信號地，噪聲電壓會驅動共模電流沿屏蔽層向外干擾，所以設計不合理的電纜一般是電磁干擾的最大噪聲輸出源。
現代人的生活已經越來越離不開電子設備，而電子設備必須依賴穩定安全的電源。開關電源技術已經滲透到各類電子設備領域。希望大家能在這篇文章中找到自己困惑的問題，順利得到解答。
